АРС-4 (Анкер Рельсового Скрепления)
Оптимальная технология формы для АФЛ:

  • HWS
  • Disamatic

Оптимальная технология Cold-Boх стержня для:

  • Laempe L20
  • Laemp L40

Максимальный КИЖМ

Технология отливки, технология формы АРС-4

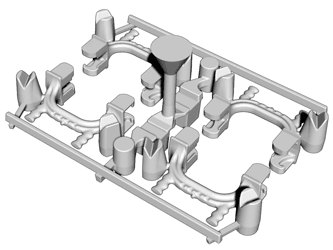

АРС-4М Куст отливок HWS

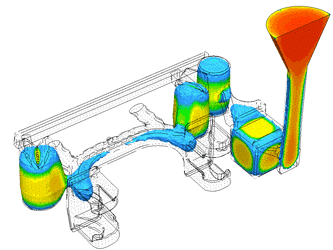

АРС-4М Затвердевание
    • АРС-4М,
    • АРС-04.97.005
    • АРС-04.97.005М
    • АРС-04.04.005
    • АРС-04.04.005-01

      Различные варианты формовки:

      1. Горизонтальная формовка в опочные песчано-глинистые формы в опоки различного размера для различных АФЛ типа HWS: 2, 3, 4, 5, 6, 7, 8 гнезд с ковшевым и внутриформенным модифицированием, с применением пенокерамических и сетчатых фильтров
      2. Горизонтальная формовка в безопочные песчано-глинистые формы на линии типа HWS FBO
      3. Вертикальная формовка в безопочные формы на линии типа DISAMATIC

      Особенности и преимущества разработанной технологии:

      • обеспечение стабильного качества отливки и стабильно высокого коэффициента относительного удлинения за счет обеспечения однородной ферритной структуры, отсутствия усадочных дефектов и шлаковых включений и стабильных размеров отливки
      • высокий коэффициент использования жидкого металла достигнутый за счет оптимальных размеров ЛПС
      • минимальный расход стержневой смеси при обеспечении высокой точности размеров отливки
      • высокая производительность изготовления стержней за счет оптимизации конструкции стержня, стержневого ящика и максимального использования возможностей стержневого оборудования- автоматизированная зачистка отливок с использованием калибровки на станках собственной конструкции.

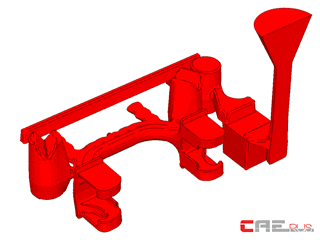

      При разработке технологии выполнен большой объем работ по моделированию процессов формирования отливки, оптимизации ЛПС, обеспечению однородной заданной структуры. Видеоролик одного из вариантов моделирования в ПолигонСофт движения жидкой фазы при затвердевании здесь.

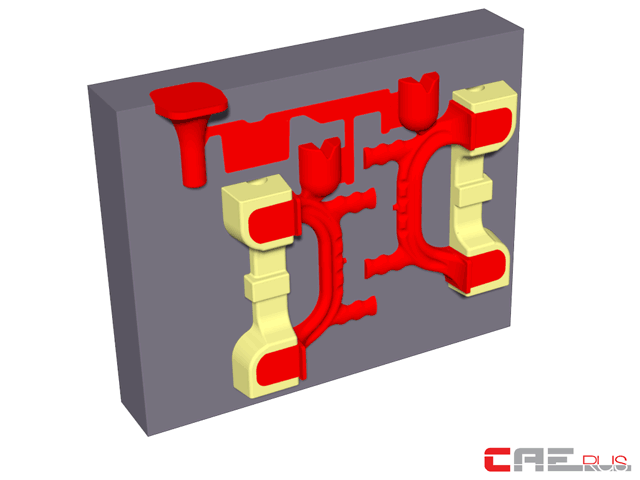

      АРС-4М Анимация сборки формы DISAMATIC

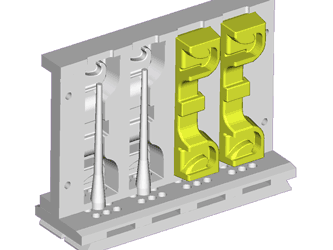

      АРС-4М Стержневой ящик на Laempe для DISA

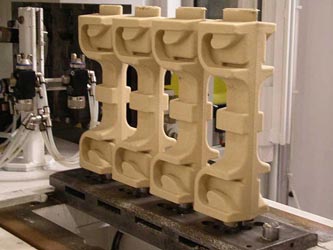

      АРС-4М Стержневой ящик на Laempe для DISA

      Проведены работы по оптимизации технологии внутриформенного модифицирования для различных модификаторов с применением различных фильтров.

      Для оптимизации стержневой технологии промоделированы процессы заполнения и продувки стержней, разработаны и испытаны несколько различных вариантов стержневой оснастки на различное оборудование.

      Спроектирована и изготовлена стержневая оснастка на различные стержневые машины Laempe от LL5, LL20 до ящика на 14 гнезд на машину Laempe L40.

      Для дополнительной информации заполните контактную форму
